（1）如图所示 S是点光源 S点发出的光经过平面镜反射后经过A点 请画出这条入射光线和反射光线。（2

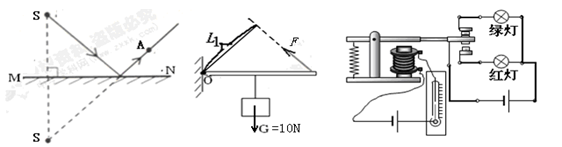

（1）如图所示，S是点光源，S点发出的光经过平面镜反射后经过A点，请画出这条入射光线和反射光线。 （2）如图所示，轻质杠杆的支点为O，请画出重为10N的物块G的重力示意图和力F的力臂L1。 （3）温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接。

参考解答

4j8***108

2024-12-26 11:25:11



（1）先通过平面镜作出发光点S的对称点S′即为S的像； 连接S′C交平面镜于点O，SO为入射光线，OC为反射光线；（2）物体无论处于什么情况下，其重力方向始终是竖直向下的，如下图所示；画出动力F和阻力G的作用线，从支点向拉力的作用线作垂线，就是力F的力臂。（3）当温度升高到设定温度时，控制电路接通，电磁铁有磁性，吸引衔铁向下移动，而此时要求绿灯亮；水温低于设定温度时，控制电路断开，电磁铁没有磁性，衔铁向上移动，而此时要求此时红灯亮；因此红灯和绿灯并联，由动触点和静触点控制灯泡的工作．
