（1）在图中 根据平面镜成像特点画出物体A B在平面镜中所成的像。（2）完成图中的光路图。（3）在图

（1）在图中，根据平面镜成像特点画出物体A B在平面镜中所成的像。 （2）完成图中的光路图。 （3）在图中，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线 。

参考解答

4j8***108

2024-12-27 04:05:58



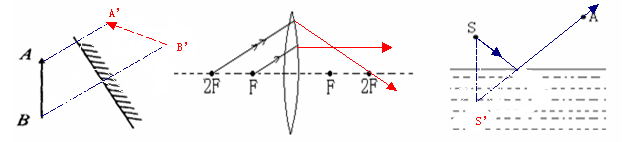

如下答题图所示

试题分析：（1）根据平面镜成像的特点，可利用对称作图法作出AB的像，要特别注意的是平面镜所成的像是虚像，应用虚线连接；（2）经过焦点的光线经凸透镜折射后会平行于主光轴射出，要特别注意经过两倍焦距位置的光线经折射后，是偏向凸透镜的中间，经过两倍焦距的位置；（3）先作出S点的像S’，连接AS’，与水面的交点即为入射点，S与入射点的连线为入射光线.
