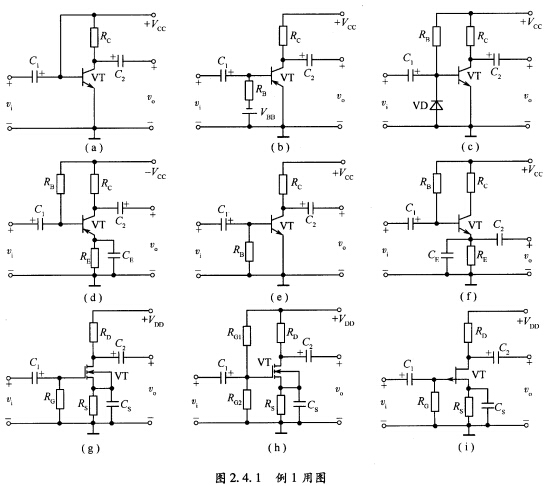

分析图2．4．1各电路 当vi为小信号正弦波时它们是否具有信号放大作用? 请帮忙给出正确答案和分析

正确答案：电路(a)没有基极偏置电阻V_CC直接加到发射结易损坏晶体管同时输入信号被交流短路无法加到晶体管。故该电路不具有电压放大作用。电路(b)虽然交流通路正确但按图中V_CC极性无法向晶体管提供集电极偏流即晶体管处于饱和状态。所以该电路没有电压放大作用。电路(c)VD被反偏直流通路正确因为v_i为小信号它不会使VD正向导通故VD不影响输入信号传输交流通路也正确。故该电路有电压放大作用。电路(d)这是一个正确的放大电路有电压放大作用。电路(e)基极无偏置电流通路该电路没有电压放大作用。电路(f)直流通路正确但输出被C_E旁路(交流短路)故该电路没有电压放大作用。电路(g)增强型的场效应管不能用自给偏置电路故该电路没有电压放大作用。电路(h)混合偏置电路可用于增强型管交流通路也正确。故该电路有电压放大作用。电路(i)偏置电路形式正确但电源电压极性不对故电路不具有电压放大作用。
具有信号放大作用的电路就是一个放大器。因此，要分析一个电路是否具有信号放大作用，应根据放大器的组成条件进行。即“一是有合适的静态工作点，确保晶体管处于放大状态(有正确的直流通路)；二是使信号能够正常输入和输出(有正确的交流通路)”。只有同时满足这两点的电路才会有信号放大作用。
