电容抽头并联振荡回路如图6．4．3所示。信号谐振角频率为ωo=10×107rad／s。试计算回路电感
电容抽头并联振荡回路如图6．4．3所示。信号谐振角频率为ωo=10×107rad／s。试计算回路电感L、回路有载品质因数QL的值(已知回路固有品质因数Qo=100)。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***103
2024-11-24 04:09:03
正确答案：折合后的等效电路应如图6．4．4所示。由于

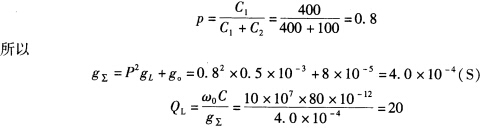

于是可得
回路固有谐振电导为
接入系数为
本例是一个电容抽头部分接入回路，负载电阻RL通过电容部分接入回路而不是常见的通过电感部分接入回路。LC谐振回路本身的参数是电感L和总电容C，C是由C1和C2串联构成的，C=C1C2／(C1+C2)。负载电阻RL是由电容抽头部分接入的，按照等效原理，等效前后负载电阻上获得功率不变。
