如图所示 一点光源位于凸透镜的主轴上 凸透镜位置固定．当点光源位于A点时 它的像在B点；当点光源位于

如图所示，一点光源位于凸透镜的主轴上，凸透镜位置固定．当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点．则凸透镜位于（　　） A．A的左侧 B．AB之间 C．BC之间 D．C的右侧

参考解答

4j0***996

2024-10-30 16:50:48



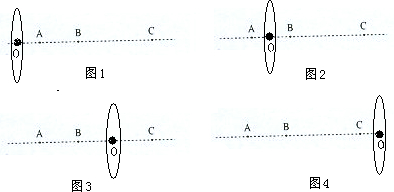

A、如图1，当凸透镜在A的左侧时，当物体在A点时，物距小于焦距，像在B点．当物体在B点时，物距小于像距，像在C点，两次成的虚像，物距都小于像距，并且物距增大，像距也增大．符合题意． B、如图2，当凸透镜在AB之间时，物像在凸透镜的两侧成实像，如果物体在A点，像在B点，根据光路是可逆的，物体在B点，像一定在A点．不符合题意． C、如图3，当凸透镜在BC之间时，当物体放在A点，像在B点，物像在凸透镜的同侧成虚像，物距大于像距．不符合题意． D、如图4，当凸透镜在C点右侧时，当物体放在A点，像在B点，物像在凸透镜的同侧成虚像，物距大于像距．当物体放在B点，像在C点，物像在凸透镜的同侧成虚像，物距大于像距．不符合题意． 故选A．
