小明利用如图实验装置“探究凸透镜成像规律”． （1）点燃蜡烛后 调节凸透镜和光屏使它们的中心跟烛焰的

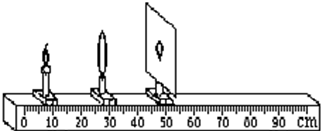

| 小明利用如图实验装置“探究凸透镜成像规律”． （1）点燃蜡烛后，调节凸透镜和光屏使它们的中心跟烛焰的中心大致在______，目的是______． （2）蜡烛恰好在光屏上成倒立、等大的像，如图所示，则所选的凸透镜可能是下表中的______（填“甲”或“乙”）凸透镜．
（4）过了一段时间小明发现烛焰的像不在光屏中央，他应如何调节使像呈在光屏中央？（说出一种方案）______．  |
参考解答
4j0***994
2024-10-29 17:37:56
| （1）为了使像呈在光屏的中心，点燃蜡烛后，调节凸透镜和光屏使它们的中心跟烛焰的中心大致在同一高度． （2）蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u=v=20cm=2f，则f=10cm，故所选的凸透镜可能是下表中的乙． （3）若保持凸透镜位置不变，将蜡烛移至15.0cm刻线处，此时物距减小，像距增大，像增大，则应将光屏向右移动，才能找到像． （4）实验一段时间蜡烛变短，由于凸透镜成的是倒立的实像，所以成的像将靠近光屏的上方．所以将蜡烛调高，使三心等高（或将凸透镜调低，或将光屏调高）． 故答案为：（1）同一高度；使像成在光屏的中心；（2）乙；（3）右；（4）将蜡烛调高，使三心等高（或将凸透镜调低，或将光屏调高）． |
