某单级小信号调谐放大器的交流等效电路如图题2—25所示 要求谐振频率f0=10MHz 通频带B=50

大学本科 已帮助: 时间:2023-08-05 06:12:45

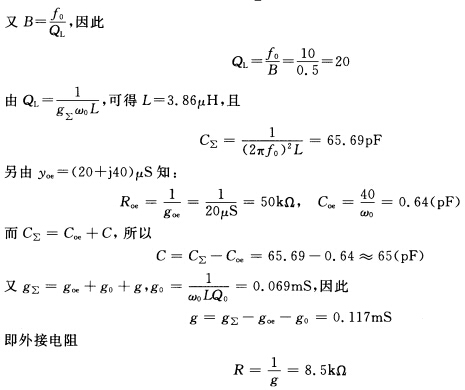

某单级小信号调谐放大器的交流等效电路如图题2—25所示,要求谐振频率f0=10MHz,通频带B=500kHz,谐振电压增益Kv0=100,在工作点和工作频率上测得晶体管Y参数为 yie=(2+j0.5)mS, yre≈0; yfe=(20一j5)mS,yoe=(20+j40)μS 若线圈Q0=60,试计算:谐振回路参数L,C及外接电阻R的值。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,材料类

标签:等效电路,谐振,频率
