用离心泵将敞口水池中的水送往一敞口高位槽 高位槽液面高出水池液面5 m．管径为50 mm。当泵出口管
用离心泵将敞口水池中的水送往一敞口高位槽，高位槽液面高出水池液面5 m．管径为50 mm。当泵出口管路中阀门全开(ζ=0．17)时，泵入口管中真空表读数为52．6 kPa，泵出口管中压力表读数为155．9 kPa。已知该泵的特性曲线方程He=23．1-1．43×103qv2，式中：He的单位为m；qv的单位为m3／s。 试求：(1)阀门全开时泵的有效功率； (2)当阀门关小(ζ=80)时，其他条件不变，流动状态均处在阻力平方区，则泵的流量为多少?
请帮忙给出正确答案和分析，谢谢！
参考解答
490***100
2024-11-04 09:46:03
正确答案：解：(1)忽略出口管压力表接口与入口管真空表接口垂直高度差自真空表接口管截面至压力表接口管截面列机械能衡算式并且忽略此间入口管与出口管管段的流体阻力损失。

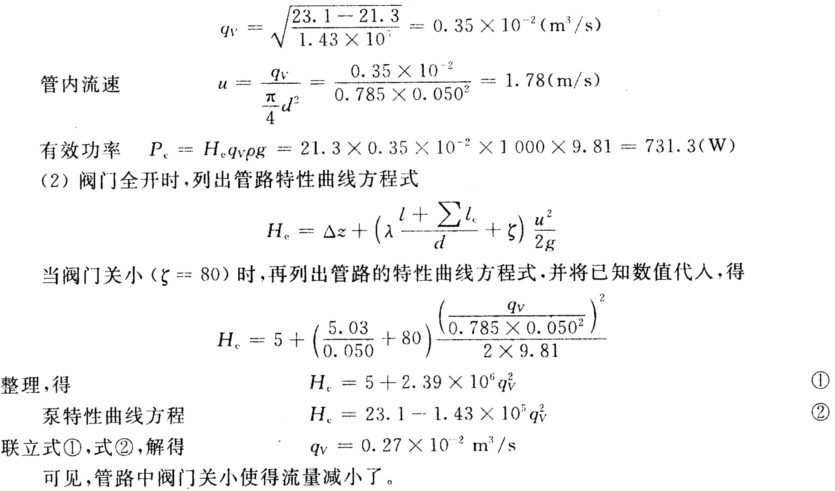

将He=21．3 m代入泵的特性曲线方程式求取qv
解：(1)忽略出口管压力表接口与入口管真空表接口垂直高度差,自真空表接口管截面至压力表接口管截面列机械能衡算式,并且忽略此间入口管与出口管管段的流体阻力损失。将He=21．3m代入泵的特性曲线方程式,求取qv
