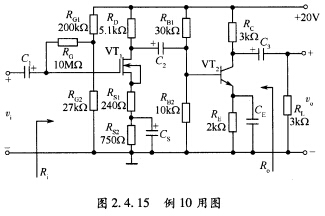

一个两级放大器如图2．4．15所示。已知场效应管VT1的工艺参数k=0．125mA／V2 VP=一4
一个两级放大器如图2．4．15所示。已知场效应管VT1的工艺参数k=0．125mA／V2，VP=一4V。双极型晶体管VT2为硅管，β=100，所有电容容抗可以忽略不计。求输入电阻Ri、输出电阻Ro和总电压放大倍数A。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***103
2024-11-24 10:16:31
正确答案：题目中没有给出VT1的跨导gm和VT2的输入电阻rπ故应先计算这两个参数它们均与静态工作点有关。对于VT1有
求解并舍去不合理结果后得到工作点电流为IDQ≈2．2mA则它的跨导为
对于VT2有
则VT2的输入电阻为

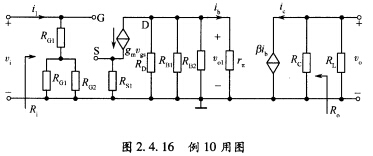

画出放大器的交流小信号等效电路如图2．4．16所示。

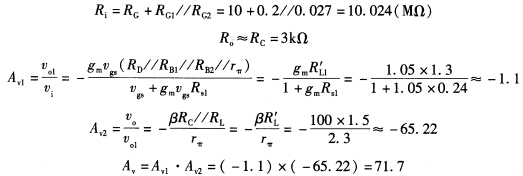

于是可得
本电路由FET放大器和双极型晶体管放大器级联而成。第一级为共源极组态，利用FET的高输入电阻的特点和改进分压电路进一步提高放大器的输入电阻。第二级为共发射极组态放大器，整个电路具有输入阻抗高、电压增益大的特点。计算本题应注意后一级的输入电阻对前一级的负载作用。
