有台型号为SFSL1—20000／110的三相三绕组变压器 各绕组的容量比为100／100／50 额
有台型号为SFSL1—20000／110的三相三绕组变压器，各绕组的容量比为100／100／50，额定电压为121／38．5／10．5kV，短路损耗为△Pk(1-2)=152．8kW，△Pk(2-3)=47kW，△Pk(3-1)=52kW，空载电流为I0％=4．1，空载损耗△P0=50．2kW，短路电压为Uk(1-2)％=10．5，Uk(3-1)％=18，Uk(2-3)=6．5。试求该变压器参数，并作出等值电路。
请帮忙给出正确答案和分析，谢谢！
参考解答
490***105
2024-12-09 07:51:14

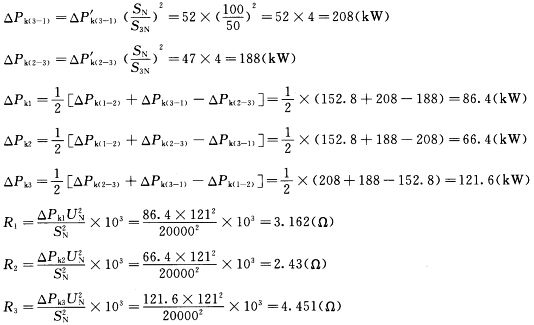

正确答案：(1)计算电阻参数 先折算有关的短路损耗：

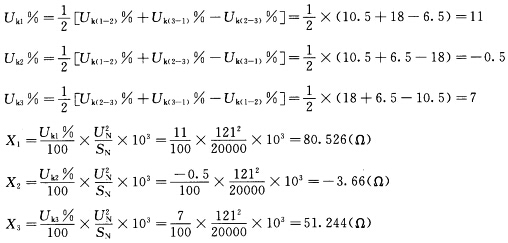

(2)各绕组的等值电抗
(3)变压器的导纳
(4)等值电路如图2—5所示
(1)计算电阻参数先折算有关的短路损耗：(2)各绕组的等值电抗(3)变压器的导纳(4)等值电路如图2—5所示
