在图甲中画出反射光线及折射光线的大致位置．如图乙所示根据平面镜成像特点画出物体AB在平面镜中的像．在

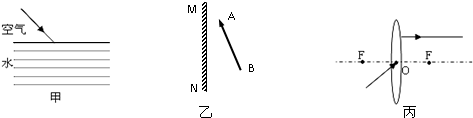

在图甲中画出反射光线及折射光线的大致位置． 如图乙所示根据平面镜成像特点画出物体AB在平面镜中的像． 在图丙中画出对应的入射光线和折射光线．

参考解答

490***107

2024-12-21 19:43:59



甲、由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线； 光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，折射角小于入射角． 乙、分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像． 丙、过光心的光线，传播方向不变；由焦点发出的光经凸透镜后平行于主光轴． 故答案为：甲、 ；乙、 ；丙、
