请按要求完成以下作图（必须在答题卡上作图 可先用铅笔作图 但答题卡的最终图线必须用0.5毫米签字笔描

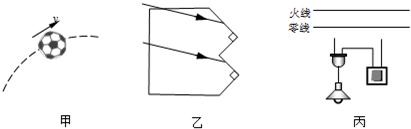

请按要求完成以下作图（必须在答题卡上作图，可先用铅笔作图，但答题卡的最终图线必须用0.5毫米签字笔描黑） （1）图甲表示在空中飞行的足球，画出它所受重力的示意图． （2）自行车尾灯的结构如图乙所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中一条光线的反射光线（要求保留必要的辅助线）． （3）在如图丙所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路．

参考解答

490***107

2024-12-21 15:07:23



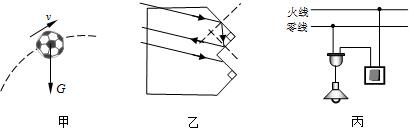

（1）在图甲中，过球心作竖直向下的重力； （2）在乙图中，过反射点作垂直于反射面的法线，根据入射角等于反射角画出反射光线；然后过二次反射点作法线，仍然根据入世角等于反射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行； （3）在丙图中，从安全用电角度连线，开关与火线相连，灯泡与零线相连． 如图所示
