按要求完成下列光路图．（1）如图甲所示 两面平面镜互相垂直 一束光线斜射到平面镜上 请在图甲中完成光

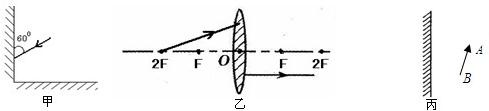

按要求完成下列光路图． （1）如图甲所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图甲中完成光路图； （2）请在图乙中画出入射光线或折射光线； （3）如图丙所示，平面镜前有一线状发光物体AB，请作出AB在平面镜中所成的像．

参考解答

490***107

2024-12-22 12:53:34



（1）首先画出法线，入射光线与镜面的夹角是60°，所以入射角是90°-60°=30°，根据反射角等于入射角做出第一次的反射光线；做出第二个镜面的法线，由图知，入射角为60°，根据反射角等于入射角，做出第二次的反射光线，见下图： （2）凸透镜对光线有会聚作用，物体位于2倍焦距时，像也位于2倍焦距；从焦点发出的光线经凸透镜折射后与主光轴平行，如下图： （3）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图所示：
