绘制图2—23所示图形中指定挡水面上的水平方向静水压强分布图及压力体图。 请帮忙给出正确答案和分析
绘制图2—23所示图形中指定挡水面上的水平方向静水压强分布图及压力体图。
请帮忙给出正确答案和分析，谢谢！
参考解答
482***285
2023-08-04 18:04:29

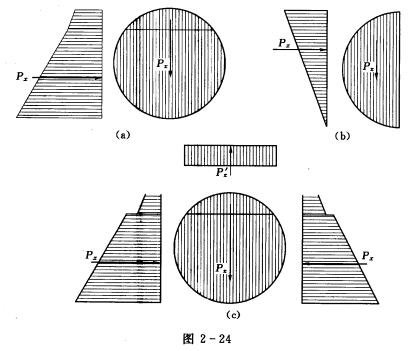

正确答案：图2—23(a)的压力体图为整个球体但计算铅直压力时上部分体积应乘以γ1下部分体积应乘以γ2压强分布图中上下两段的斜率不同；图2—23(b)的压力体图为半个球体压力方向向下压强分布图中箭头方向向右外面为大气压里面为负压。图2—23(c)的压力体图为整个球体和上部一段圆柱体压强分布图中上下两段交界处压强不同。最终绘制的压强分布图及压力体图如图2—24所示。
图2—23(a)的压力体图为整个球体,但计算铅直压力时,上部分体积应乘以γ1,下部分体积应乘以γ2,压强分布图中上下两段的斜率不同；图2—23(b)的压力体图为半个球体,压力方向向下,压强分布图中箭头方向向右,外面为大气压,里面为负压。图2—23(c)的压力体图为整个球体和上部一段圆柱体,压强分布图中上下两段交界处压强不同。最终绘制的压强分布图及压力体图如图2—24所示。
