（1）在图1中做出人看到球的光路图．（2）如图2所示 一束光AO从空气斜射入水中 请在图2中画出：①

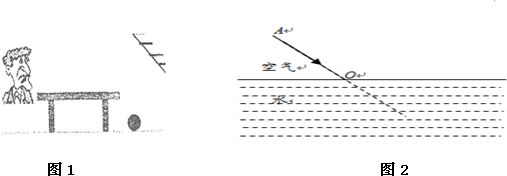

（1）在图1中做出人看到球的光路图． （2）如图2所示，一束光AO从空气斜射入水中，请在图2中画出：①过O点的法线； ②折射光线的大致方向．

参考解答

481***107

2024-12-21 22:41:11



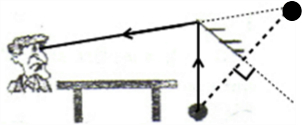

（1）作出球关于镜面的对称图，即为它的像，连接像与人眼，交镜面于一点O，即为入射点．再完成光路，如图所示． （2）入射光线与水面的交点为入射点O；过入射点画出法线MN，然后根据光从空气斜射入水中，所以折射角小于入射角画出折射光线OC．如图所示：
