图3．4．1为串联电流镜(caseode电流镜) 管子VRE和β均相同 试分析输出电流Io与IREF
图3．4．1为串联电流镜(caseode电流镜)，管子VRE和β均相同，试分析输出电流Io与IREF的关系，并计算交流输出电阻Rv。
请帮忙给出正确答案和分析，谢谢！
参考解答
481***103
2024-11-24 06:53:12

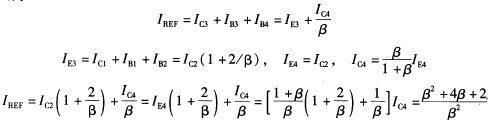

正确答案：电流Io与IREF的关系为
因为
由此解得

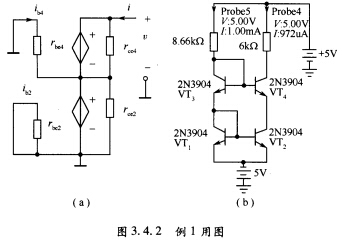

计算交流输出电阻。画出图3．4．1电路的交流等效电路如图3．4．2(a)所示。因为ib2=0故βib2=0。
通常满足rce2≥rbe4于是 Ro≈rce4(1+β)+rbe4≈βrce4仿真电路如图3．4．2(b)所示IREF=1 mAIo=972μAIREF≈Io与理论分析基本一致。
确定Io与IREF的关系主要从KCL定理着手，计算交流电阻要画出交流等效电路，根据输出电阻的定义进行计算。
