图4.4.1所示的二阶低通滤波器电路中 若选择元器件R1=R2=10kΩ RF=10kΩ R3=20

大学本科 已帮助: 时间:2024-11-24 05:01:45

图4.4.1所示的二阶低通滤波器电路中,若选择元器件R1=R2=10kΩ,RF=10kΩ,R3=20kΩ,C1=C2=47nF,试计算品质因数Q和fn。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:因数,所示,正确答案

参考解答

用户头像

481***103

2024-11-24 05:01:45

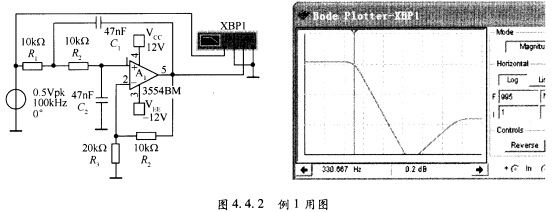

正确答案:可直接利用结论计算得到图4.4.2是二阶低通滤波器的仿真电路和仿真结果可见当幅度下降3dB时fn=330.7Hz与计算结果基本吻合。
这是一个典型的二阶低通滤波器电路,可直接利用分析结论。写出电路的传输函数,把传输函数化为滤波器的标准形式,进而求出滤波器的性能参数。
