16.(4分)(2015•随州)电源电压为3V 为了探究小灯泡在(0V～3V)不同电压下的电阻情
16.(4分)(2015•随州)电源电压为3V，为了探究小灯泡在(0V～3V)不同电压下的电阻情况，某同学设计如图甲电路，当滑动变阻器滑片P从A端向B端滑动过程中，可探究小灯泡的灯丝电阻在不同电压条件下的阻值情况.

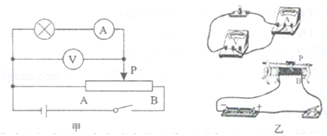

(1)按甲图设计思想在图乙中完成实物连线(要求只用两根导线);
此题出自2015年湖北省随州市中考物理试卷，2015年湖北省随州市物理真题及答案
参考解答
481***120
2025-03-12 12:14:39
答案：(1)由图可知：电压表和电流表的量程已经选择，只需要注意让电流从正接线柱流入，负接线柱流出即可，滑动变阻器的下面接线柱选定，选择上面的接线柱接入电路.从电源正极出发，依次经开关、电流表、灯泡、滑动变阻器、到电源负极，补齐这条通路，电路图如下图所示：
