如图4．6所示电路 当改变电阻R的值时 电压u会随之改变。已知i=1A时 u=20V；i=2A时 u

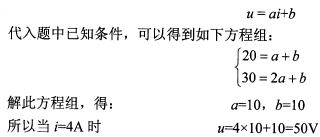

正确答案：根据题中的已知条件分析可知当电流i的值改变时电压u的值也相应地会发生变化。因此可以将电流i视为对电路施加的激励电压u可以看做是在激励作用下产生的响应。这样根据题意可以画出如图4．7所示的解题电路。 可将框内电路看做是含源网络由于支路R中的电流为已知的因此根据替代定理可将该支路用电流源来替代因此电压u则是网络内电源和支路R被电流源替代后共同作用产生的响应。 设电流源单独作用时响应为u₁则有：u₁=ai 网络内电源作用时响应为u₂则有：u₂=b所以：
根据题中的已知条件分析可知,当电流i的值改变时,电压u的值也相应地会发生变化。因此可以将电流i视为对电路施加的激励,电压u可以看做是在激励作用下产生的响应。这样,根据题意,可以画出如图4．7所示的解题电路。可将框内电路看做是含源网络,由于支路R中的电流为已知的,因此根据替代定理可将该支路用电流源来替代,因此,电压u则是网络内电源和支路R被电流源替代后共同作用产生的响应。设电流源单独作用时响应为u1,则有：u1=ai网络内电源作用时响应为u2,则有：u2=b所以：
