有一个简单电力系统如图9—6所示，已知：发电机参数：xd=0．2，x2=0．115，E=1．25，原动机的机械功率PT=1．3；变压器T：xT=0．1；每回线路参数：xL1=0．4，xL0=4xL1。无限大电源电压U=1．0。若在其中一回线路首端突然三相短路时，试计算能保持系统暂态稳定的极限切除角度δcm。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***105
2024-12-08 06:48:00

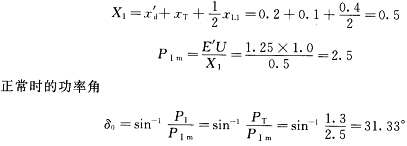

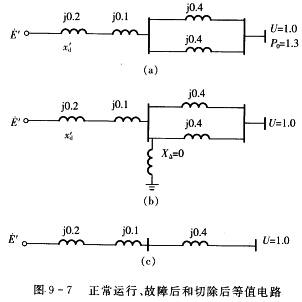

正确答案：(1)正常运行时等值电路如图9—7(a)所示
(2)故障后等值电路如图9—7(b)所示
三相短路时附加阻抗X△=0

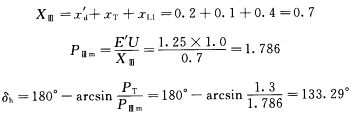

(3)故障切除后等值电路如图9—7(c)所示

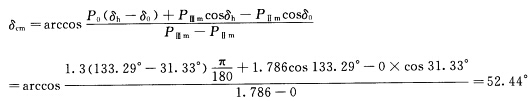

(4)求极限切除角
(1)正常运行时,等值电路如图9—7(a)所示(2)故障后,等值电路如图9—7(b)所示三相短路时,附加阻抗X△=0(3)故障切除后,等值电路如图9—7(c)所示(4)求极限切除角
