如题图5—7所示网络中 变电所C和D由电厂A和B的110kV母线供电 参数如下。变压器TC:2×SF
如题图5—7所示网络中,变电所C和D由电厂A和B的110kV母线供电,参数如下。变压器TC:2×SFL1—15000/110,△P0=19kW,I0%=1.0,△Pk=100kW,Uk%=10.5;变压器TD:2×SFL1—10000/110,△P0=14kW,I0%=1.1,△Pk=72kW,Uk%=10.5。线路AC段:长30km,r=0.27Ω/km,x=0.423Ω/km,b=2.69×10-6S/km;线路CD段:长30km,r=0.33Ω/km,x=0.429Ω/km,b=2.65×10-6S/km;线路BD段:长40km,参数同线路CD段。负荷功率:SC=23+j14MVA,SD=14+j11MVA。(1)若,试求网络初步功率分布;(2)电厂A拟少送功率5+j5MVA,若
。
请帮忙给出正确答案和分析,谢谢!
参考解答

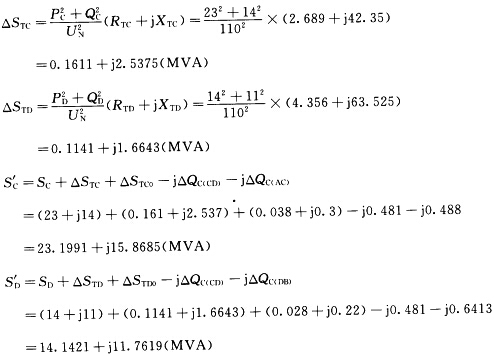

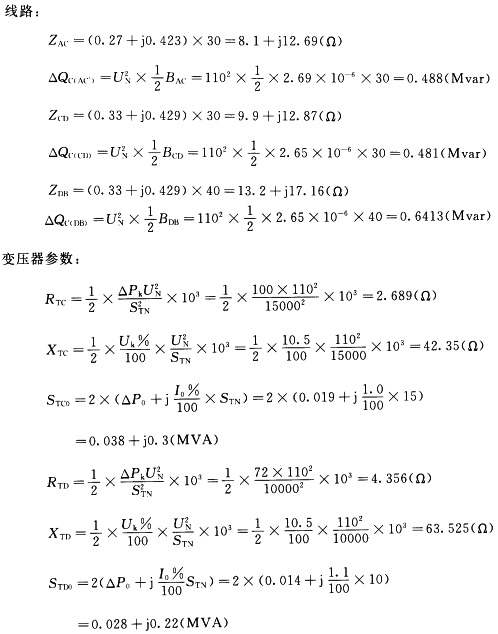

正确答案:(1)参数计算(2)计算C、D两点的运算负荷

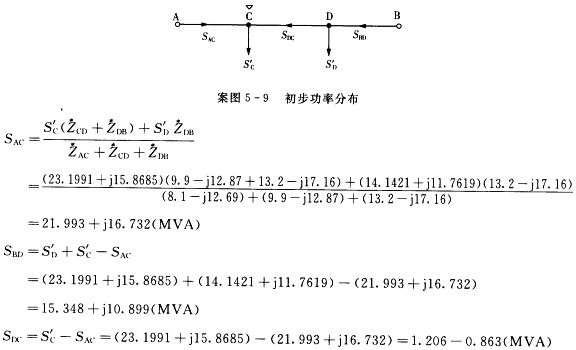

(3)初步功率分布如案图5—9所示

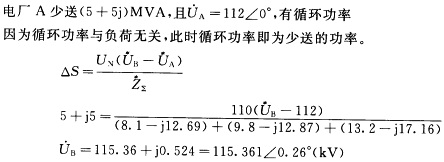

(4)
(1)参数计算(2)计算C、D两点的运算负荷(3)初步功率分布,如案图5—9所示(4)
