图9.57(a)所示电路的谐振电路曲线如图9—57(b)所示 求谐振频率ω0 品质因数Q 以及谐振时

大学本科 已帮助: 时间:2024-12-06 19:11:57

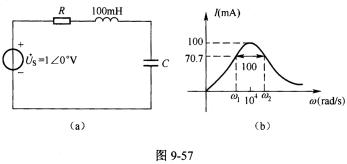

图9.57(a)所示电路的谐振电路曲线如图9—57(b)所示,求谐振频率ω0、品质因数Q,以及谐振时电容上的电压UCo。

请帮忙给出正确答案和分析,谢谢!

难度:⭐⭐⭐

题库:大学本科,工学,电气信息类

标签:谐振,所示,电路

参考解答

用户头像

473***105

2024-12-06 19:11:57

正确答案:根据串联谐振电路发生谐振时的特点电容的容抗和电感的感抗相互抵消电路变为纯电阻电路此时电路中电流的有效值达到峰值从图9.57中可以得知:

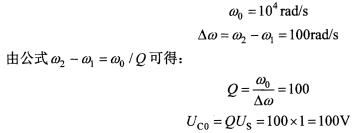

根据串联谐振电路发生谐振时的特点,电容的容抗和电感的感抗相互抵消,电路变为纯电阻电路,此时电路中电流的有效值达到峰值,从图9.57中可以得知:
