在图1．4．14(a)所示的电路中 已知场效应管的饱和电流IDSS为2mA 夹断电压VP为一2V 沟

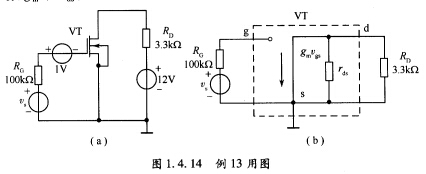

在图1．4．14(a)所示的电路中，已知场效应管的饱和电流IDSS为2mA，夹断电压VP为一2V，沟道长度调制电压VA=一100V。试画出场效应管的交流小信号等效电路并求电路参数gm和rds.
请帮忙给出正确答案和分析，谢谢！
参考解答
473***103
2024-11-24 15:10:17
正确答案：画出等效电路如图(b)所示。求得等效电路中参数为
FET的小信号工作原理与BJT相同，也要有合适的工作点(在饱和区)和满足小信号条件，此时小信号等效电路才成立。一定要注意的是小信号等效电路的参数是在工作点上定义的，它和工作点电流IDQ有关。本例中静态电压VGS=一1V，FET的静态电流可以由饱和区电流方程计算。
