焦距均为f的两个透镜L1 L2与两个圆形反射镜M1 M放置如图(a)所示 两透镜共轴 透镜的主轴与两

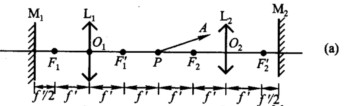

焦距均为f的两个透镜L1、L2与两个圆形反射镜M1、M放置如图(a)所示，两透镜共轴，透镜的主轴与两平面镜垂直，并通过两平面镜的中心，四镜的直径均相同，在主轴上有一点光源P。 (1)试绘出由光源向右的一条光线PA在此光学系统中的光路。 (2)分别说出由光源向右发出的光线和向左发出的光线各在哪些位置(P点除外)能看到光源P的像，哪些是实像?哪些是虚像? (3)若用不透明片把L1和L2的下半部都遮住，试叙述这时像有什么变化。
请帮忙给出正确答案和分析，谢谢！
参考解答
473***100
2024-11-04 15:31:45
正确答案：解：

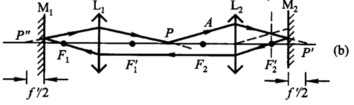

(1)光线PA的第一次往返径迹如图(b)所示当光线由图中左方返回经过P点后将继续向右下方进行作第二次往返第二次往返的光路在图(b)中未绘出但可按图中光路对称于主轴绘出。 (2)向右发出的光线在F'2处形成实像F1处成实像P'处成虚像向左发出的光线在F1处成实像F'2处成实像P'处成虚像 (3)向右发出的光线只是在F'2处成实像．向左发出的光线只在F1处成实像两像均比未遮住时暗。
解：(1)光线PA的第一次往返径迹如图(b)所示,当光线由图中左方返回经过P点后,将继续向右下方进行,作第二次往返,第二次往返的光路在图(b)中未绘出,但可按图中光路对称于主轴绘出。(2)向右发出的光线,在F'2处形成实像,F1处成实像,P'处成虚像,向左发出的光线,在F1处成实像,F'2处成实像,P'处成虚像,(3)向右发出的光线只是在F'2处成实像．向左发出的光线只在F1处成实像,两像均比未遮住时暗。
