（1）在图中 入射光线平行于凸透镜的主轴 画出经凸透镜折射后的光线．（2）如图所示 SA表示从空气斜

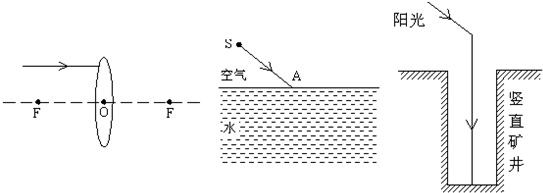

（1）在图中，入射光线平行于凸透镜的主轴，画出经凸透镜折射后的光线． （2）如图所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线（大致方向）． （3）下午的阳光斜射向地面，在井口放置一面平面镜，能使阳光正好竖直射向井底．在图中的适当位置画出能实现上述目的平面镜（用“”表示平面镜）．

参考解答

473***107

2024-12-21 12:23:03



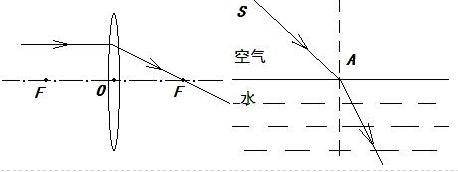

（1）平行于凸透镜主光轴的光线，折射后过焦点，直接连接入射点和右侧焦点并向右延长，标上箭头； （2）过入射点A作垂直于分界面的虚线，作为法线；依据折射角小于入射角，在法线的另一侧水中画折射光线，标上箭头． （3）用直尺和量角器作出入射光线和折射光线的角平分线，即为法线，再过反射点垂直法线画出平面镜，如图所示： 故答案为：
