按要求作出图形（1）根据图中甲和乙中的入射光线或折射光线 分别作出相应的折射光线或入射光线．（2）如

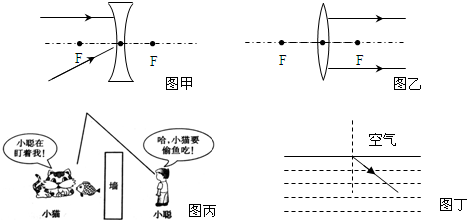

按要求作出图形 （1）根据图中甲和乙中的入射光线或折射光线，分别作出相应的折射光线或入射光线． （2）如图丙所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜． （3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图丁所示．请在图中画出它的入射光线和反射光线的大致方向．

参考解答

473***107

2024-12-21 07:47:40



（1）对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变；对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴．如图所示： （2）根据光的反射定律，首先做入射光线与反射光线的角平分线即法线．然后做法线的垂线即镜面的位置．如图所示： （3）光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线；由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线；如图所示：
