（1）用笔画线将图1中的三孔插座 开关 螺口灯泡等未接好的元件的导线连接好（2）小黄坐的位置与电视机

（1）用笔画线将图1中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好 （2）小黄坐的位置与电视机红外线接收窗口间有张椅子，如图2所示．若不移动位置仍要遥控电视，在图中画出遥控器发出红外线传播到电视机红外线接收窗口的光路 （3）工人站在地面上，用图3所示的滑轮组向下用力将木箱A提起，画出滑轮组绕绳情况．

参考解答

473***107

2024-12-21 05:59:07



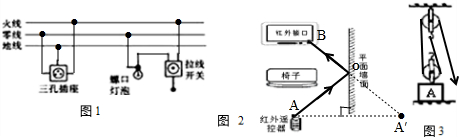

（1）首先辨别上面三根线地线、火线、零线．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示： （2）作A点关于反射面的对称点即像点A′，然后连接像点A′和红外窗口的位置B，与反射面的交点O即入射点，OB为反射光线，连接AO为入射光线，如图所示： （3）用手向下拉绳子时，是由两根绳子承担物重的，绳子固定在定滑轮上．如图所示：
