在下图中 画出图a中的反射光线 并标出反射角 图b中作出反射光线和大致的折射光线．画出图c中未知的入

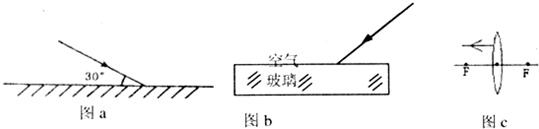

在下图中，画出图a中的反射光线，并标出反射角，图b中作出反射光线和大致的折射光线．画出图c中未知的入射光线的位置．

参考解答

473***107

2024-12-22 07:44:09



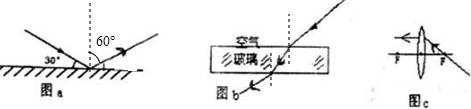

（1）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线；如下图所示： （2）光由空气斜射进入玻璃时，折射光线向靠近法线方向偏折，折射角小于入射角．光由玻璃斜射进入空气时，折射光线将远离法线方，折射角大于入射角．如下图所示： （3）平行于主光轴的光线经凸透镜折射后，折射光线通过焦点； 过焦点的光线经凸透镜折射后，折射光线平行于主光轴；如下图所示：
