（1）如图甲 平面镜前的一个发光点S所发出的光经过平面镜反射后的光线已经被画出 请在图中画出入射光线

（1）如图甲，平面镜前的一个发光点S所发出的光经过平面镜反射后的光线已经被画出，请在图中画出入射光线，并找到发光点S的位置． （2）如图乙，凸透镜的焦距为1.50cm，O为透镜的光心．请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出图中入射光线所对应的折射光线． （3）完成图丙中的光路图．

参考解答

473***107

2024-12-21 20:29:49



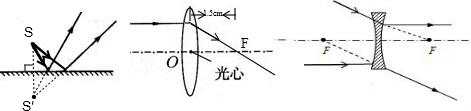

（1）先将两条反射光线反向延长交于一点S′，再作出S′关于平面镜的对称点S，即为发光点的位置，从反光点S到反射点画出两条入射光线；如下图所示： （2）在主光轴上距凸透镜光心O为1.5cm处的点是凸透镜的焦点．平行于主光轴的光线经凸透镜折射后，折射光线过透镜的焦点；如下图所示． （3）平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；射向焦点的光线经凹透镜折射后，将平行于主光轴．如下图所示：
