（1）在图中作出物体AB在平面镜MN中所成的虚像。 （2）光从某种透明的物体射入空气 已知入射

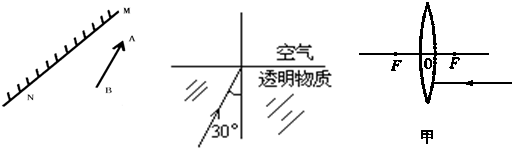

（1）在图中作出物体AB在平面镜MN中所成的虚像。 （2）光从某种透明的物体射入空气，已知入射角为30°，折射角为44°，请你画出它的反射光线和折射光线，并把折射角的度数标在图上． （3）完成凸透镜中的光路图．

参考解答

473***108

2024-12-26 11:00:09



（1）根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像；先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示： （2）要想作出折射光线，标出折射角，必须知道光由水斜射入空气发生折射所遵循的规律：光由水或玻璃斜射入空气时，折射光线、入射光线分居法线两侧，折射光线远离法线偏折，折射角大于入射角，由入射角为30°，折射角与入射角两者相差15°，因为光从某种透明的物体射入空气，折射角大于入射角，所以可得折射角为30°+15°=45°，如下图所示： （3）平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
