用如图甲所示的电路研究“电流和电阻的关系” 请解答下列各问题：（1）用笔画线代替导线将甲图的电路连接

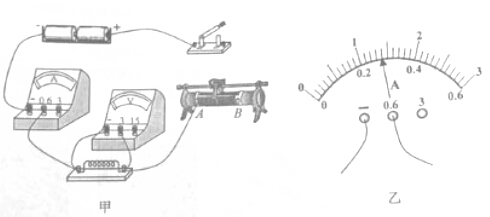

用如图甲所示的电路研究“电流和电阻的关系”，请解答下列各问题：
（1）用笔画线代替导线将甲图的电路连接完整。（导线不能交叉）
（2）小明接入5Ω的电阻，移动变阻器的滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为 A，
（3）换成10Ω电阻，保持电压表的示数不变，滑动变阻器的滑片应该向 端（选填“A”、“B”） 移动
（4）小红在做此实验时，测得数据如下表所示，分析表中数据不能得出“电流和电阻成反比”的结论。原因是
参考解答
473***111
2025-01-15 22:54:35
参考答案：
(1)
(2)0.28 (3)B (4)没有控制电压表的示数不变
