作图：（1）画出图1中与入射光线对应的反射光线和大致的折射光线位置；（2）作出图2中物体通过平面镜所

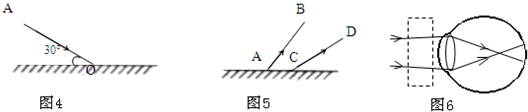

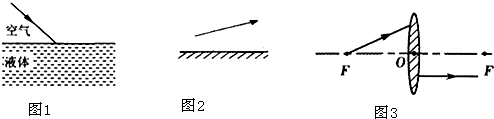

作图：（1）画出图1中与入射光线对应的反射光线和大致的折射光线位置； （2）作出图2中物体通过平面镜所成的像； （3）在图3中画出入射光线和折射光线． （4）在图4中作出入射光线AO的反射光线，并标出反射角的度数． （5）在图5中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′． （6）如图6是光通过眼球的光路图，请在虚线方框内加入合适的透镜，使光能够从新会聚到视网膜上．

参考解答

463***107

2024-12-22 06:20:03



（1）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线；光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，折射角小于入射角．如下图所示： （2）先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示： （2）过焦点的光线经凸透镜折射后，平行于主光轴．折射光线平行于主光轴，则入射光线过焦点．如下图所示： （4）首先做出法线，入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°．故答案为： （5）第一种作法：先将两条反射光线AB、CD反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，并联接SA、SC画出入射光线，如图所示： 第二种作法：先过A点垂直镜面作出法线，在法线左侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线CD的入射光线，两条入射光线的交点S即为发光点的位置，如图所示： （5）图中的物体的像成在视网膜的前方，是近视眼，应用发散透镜来矫正，即用凹透镜矫正； 故答案为：
