（1）如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． （2）画出图中凹透镜的折射光线的方向．

参考解答

463***107

2024-12-22 03:24:57



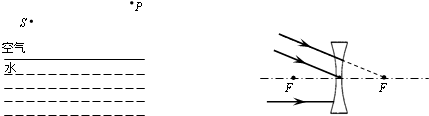

（1）根据平面镜成像的规律：像与物关于镜面对称，作出点光源S在关于水面的对称点S′，即像点． 连接S′P，与水面的交点O即为入射点，连接SO即为入射光线；连接OP即为反射光线； 过入射点O做水面的垂线即为法线，根据确定的入射光线和法线可以确定入射角，利用光的折射规律：折射光线和入射光线分居法线两侧，折射角小于入射角．可以做出对应的折射光线OA．答案如下图所示： （2）入射光线平行于主光轴，经过凹透镜折射后，折射光线的反向延长线过焦点； 入射光线过光心，经过凹透镜折射后，传播方向不变； 射向另一个焦点的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点，由此可以做出三条入射光线经过凹透镜折射的光路图，答案如下图所示：
