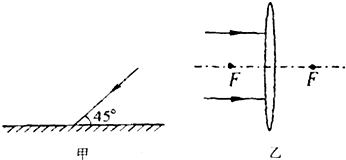

完成下列各图的光路 （1）画出图甲中入射光线经平面镜的反射光线的传播方向． （2）画出图乙中入射光线经凸透镜折射后光线的传播方向．

参考解答

463***107

2024-12-22 03:37:48



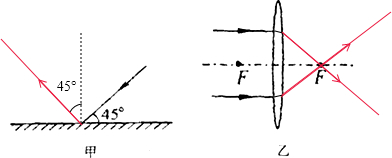

（1）首先做出法线，入射光线与镜面的夹角是45°，所以入射角为90°-45°=45°．根据反射角等于入射角做出反射光线．反射角也为45°． （2）由图可知，折射光线过焦点，则平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
