（1）如下图（1）所示 一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线的大致位置．（2

（1）如下图（1）所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线的大致位置． （2）下图（2）中表示分别从凸透镜的2倍焦距和l倍焦距处射向透镜的光线，请在图中画出它们通过透镜后的光路（P是与透镜距离等于2倍焦距的位置）．

参考解答

463***107

2024-12-22 12:32:02



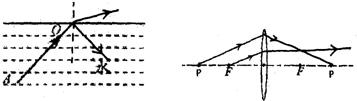

（1）先过入射点O垂直界面作出法线，在法线右侧的水中画出反射光线，注意反射角等于入射角； 在法线右侧的空气中画出折射光线，注意折射角大于入射角，如图所示： （2）过焦点的入射光线的折射光线平行于主光轴画，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处画，如图所示：
