（l）如图1所示 要将一束太阳光AO反射到室内的B点．请你在O点正确地填入平面镜〔保留作图痕迹）（2

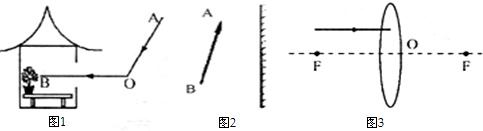

（l）如图1所示，要将一束太阳光AO反射到室内的B点．请你在O点正确地填入平面镜〔保留作图痕迹） （2）根据平面镜成像的特点．作出图2中物体AB在平面镜中的像 （3）请画出图3中的折射光线

参考解答

463***107

2024-12-22 15:31:09



（1）先作出入射光线和反射光线的角平分线，即为法线，再过反射点垂直法线作出平面镜，如图： （2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图： （3）平行于凸透镜主光轴的光线折射光线通过焦点来画，如图：
