试求图6．4．5所示电路中传输线变压器的阻抗变换关系。 请帮忙给出正确答案和分析 谢谢！

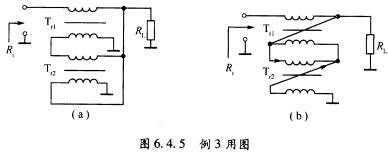

试求图6．4．5所示电路中传输线变压器的阻抗变换关系。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***103
2024-11-23 23:36:58
正确答案：由图6．4．6(a)可知
所以Ri=9RL。由图6．4．6(b)可知
由传输线变压器的结构可知，两个线圈上的电压和流入线圈的电流是分别相等的。因此，对于此类题目可以先假设电路中某个元件或端口的电压，再根据传输线变压器的电压电流关系推定其他各处的电压和电流，最终确定阻抗关系。对于本例图6．4．5(a)，可设负载RL上的电压为v，流入端口的电流为i，则可推定其他各处的电压和电流如图6。4．6(a)所示。对于图6．4．5(b)，先设Tr1端口电压为v，流入端口的电流为2i，则可推定其他各处的电压和电流如图6．4．6(b)所示。根据所示的电压和电流即可求出输入电阻与负载的关系。
