如图5—14(a)所示 已知闭式网参数如下：Z1=2+j4Ω Z2=3+j6Ω Z3=4+j8Ω；负
如图5—14(a)所示，已知闭式网参数如下：Z1=2+j4Ω，Z2=3+j6Ω，Z3=4+j8Ω；负荷参数SB=20+j10MVA，SC=60+j30MVA；UA=115kV。试求闭式网功率分布及B点电压值。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-09 01:07:56

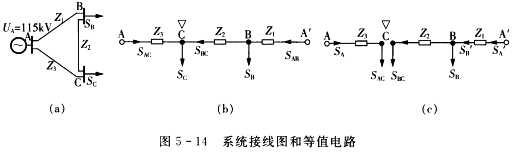

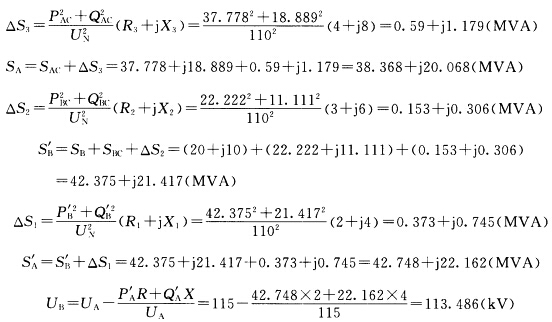

正确答案：等值电路如图5—14(b)所示。初步功率分布为
SBC=SC一SAC=(60+j30)一(37．778+j18．889)=22．222+j11．111(MVA)显然C点为功率分点将网络从C点打开成两个辐射网如图5—1 4(c)所示。
等值电路如图5—14(b)所示。初步功率分布为SBC=SC一SAC=(60+j30)一(37．778+j18．889)=22．222+j11．111(MVA)显然,C点为功率分点,将网络从C点打开成两个辐射网,如图5—14(c)所示。
