(西南交通大学2005年考研试题)电路如图4一107所示 求图4一107(a)电路中的电流I 图4一

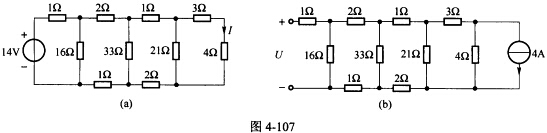

(西南交通大学2005年考研试题)电路如图4一107所示，求图4一107(a)电路中的电流I、图4一107(b)电路中的电压U。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-07 18:44:51

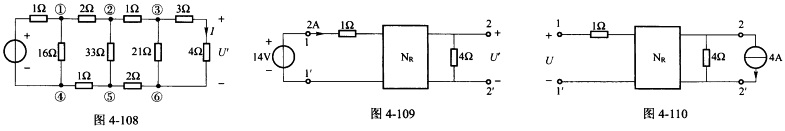

正确答案：(1)对图4-107(a)画出题解电路如图4-108所示。假设4Ω两端电压U'=4V则节点③、⑥间电压：U3=7V 节点②、⑤间电压：
节点①、④间电压：
在此假设情况下计算电源电压：
根据叠加原理得：
图4-107(a)可用如图4—109所示线性框图表示。(2)图4-107(b)的等效电路如图4-110所示。比较两图根据互易定理知
又U'=3V则可得：U=-6V
(1)对图4-107(a),画出题解电路,如图4-108所示。假设4Ω两端电压U'=4V,则节点③、⑥间电压：U3=7V节点②、⑤间电压：节点①、④间电压：在此假设情况下计算电源电压：根据叠加原理得：图4-107(a)可用如图4—109所示线性框图表示。(2)图4-107(b)的等效电路如图4-110所示。比较两图,根据互易定理知又U'=3V,则可得：U=-6V
