有如图3．8所示的电路试求解当U＝0时电流源Is的大小和方向。请帮忙给出正确答案和分析谢谢！

大学本科已帮助：人时间:2024-12-07 21:44:17

有如图3．8所示的电路，试求解当U＝0时电流源Is的大小和方向。

请帮忙给出正确答案和分析，谢谢！

463***105

2024-12-07 21:44:17



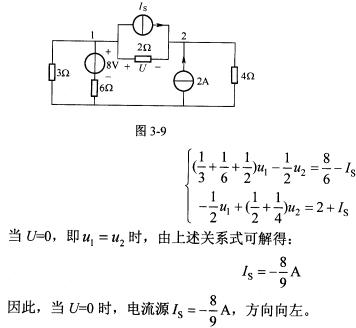

正确答案：可利用节点电压法求解计算电路如图3．9所示。按照上述电路图利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL)可得节点电压方程如下：
可利用节点电压法求解,计算电路如图3．9所示。按照上述电路图,利用基尔霍夫电压定律(KVL)和基尔霍夫电流定律(KCL),可得节点电压方程如下：
