图7-6l所示的电路中 电路原已稳定 开关S在t=0时从位置1合向位置2 求t≥0时的uc(t)和i
图7-6l所示的电路中,电路原已稳定,开关S在t=0时从位置1合向位置2,求t≥0时的uc(t)和i(t)。
请帮忙给出正确答案和分析,谢谢!
参考解答

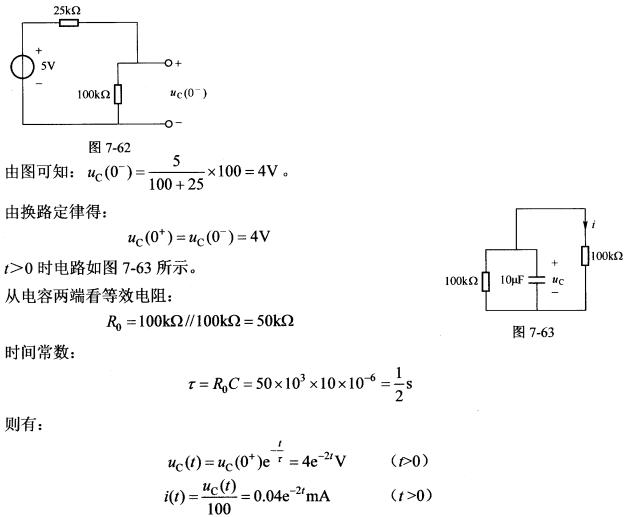

正确答案:t<0时电路如图7.62所示。
t<0时电路如图7.62所示。
相似问题
如图8.5所示的电路已达正弦稳态。现在已知U=20V R3=5Ω f=50Hz 当调节滑线变阻器使R
如图8.5所示的电路已达正弦稳态。现在已知U=20V,R3=5Ω,f=50Hz,当调节滑线变阻器使R1:R2=2:3时,电压表的读数最小为6V,试求R和L的值。 请帮忙给
图7-46所示的电路中 电容原先已充电 uc(0-)=U0=6V R=2.5Ω L=0.25H C=
图7-46所示的电路中,电容原先已充电,uc(0-)=U0=6V,R=2.5Ω,L=0.25H,C=0.25F。试求: (1) 开关闭合后的uC(t)和i(t)。(2)使电路在临界阻尼下放
图9-42所示电路中 请帮忙给出正确答案和分析 谢谢!
图9-42所示电路中,请帮忙给出正确答案和分析,谢谢!
(东北电力大学2009年考研试题)如图9-85所示的正弦稳态电路中 电源电压 R1=1Ω R2=3Ω
(东北电力大学2009年考研试题)如图9-85所示的正弦稳态电路中,电源电压,R1=1Ω,R2=3Ω,L1=1H,C1=1μF,C2=250μF;已知电路中的电流i1为零,电压us与
图7.66(a)所示的RC电路 已知uc(0-)=0 t>0时所加电压us(t)的波形如图7.66(
图7.66(a)所示的RC电路,已知uc(0-)=0,t>0时所加电压us(t)的波形如图7.66(b)所示,其中R=1000Ω,C=10uF。试求t>0时的电容电压uc(t)。 请帮忙给出正
