在研究凸透镜成实像的规律时 甲组同学安装的器材如图甲所示 他们在实验中只能在光屏上看到一个残缺的像

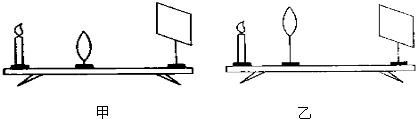

在研究凸透镜成实像的规律时，甲组同学安装的器材如图甲所示，他们在实验中只能在光屏上看到一个残缺的像，造成这一现象的原因是______．乙组同学安装的器材如图乙所示，光屏上得到了一个清晰的像．在不改变烛焰和光屏位置的前提下，当把凸透镜移到某一位置时，光屏上再次出现一个烛焰的像．他们是把凸透镜向______（选填“左”、“右”）移动到该位置的，新出现的像是______（选填“缩小”、“放大”）的______（选填“实”、“虚”）像． |
参考解答
456***100
2024-11-02 11:12:35
| 由甲图可以看出，烛焰、凸透镜、光屏的中心未在同一高度处，凸透镜的高度偏低．所以像没有全部成在光屏上． 由甲图知，此时像距大于物距，物体在1倍和2倍焦距之间，成的是放大倒立的实像，此时像距大于2倍焦距． 根据光路的可逆性，如果将蜡烛和光屏对调位置，则在光屏上成倒立缩小的实像． 所以若将凸透镜向右移动使物距等于原来像距时，将在光屏上成倒立缩小的实像． 故答案为：烛焰中心、光屏中心、凸透镜中心不在同一高度；右；缩小、；像． |
