作图题：图1作出入射光线 标出反射角．图2根据平面镜成像特点作出虚线 保留作图痕迹．图3所示 作出折

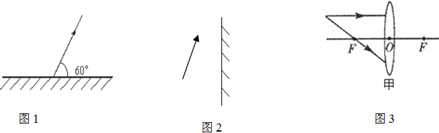

作图题： 图1作出入射光线、标出反射角． 图2根据平面镜成像特点作出虚线，保留作图痕迹． 图3所示，作出折射光线

参考解答

456***107

2024-12-22 02:22:42



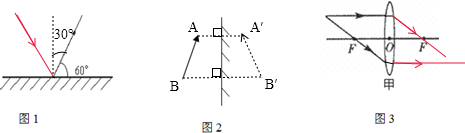

（1）过入射点作法线，反射光线与镜面的夹角为60°，则反射角为90°-60°=30°；在法线左侧画出入射光线，入射光线与法线之间的夹角为入射角，反射光线与法线之间的夹角为反射角，如图所示： （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： （3）通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．
