如图1—19所示 在管径突变增大的管路通道中 用测压管来测量进口处和出口处的压差 若测压管的读数差为

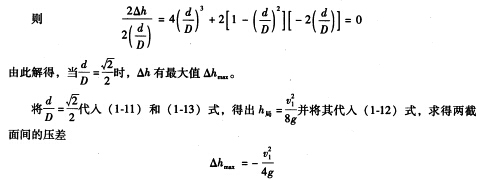

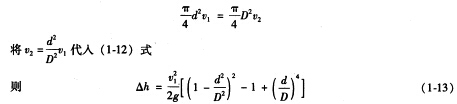

正确答案：1)取管径突变增大前后的两截面列出伯努利方程：h₁=h₂=0取α₁=α₂=1则测压管读数差△h反映了所测两个截面之间的压力差而局部能量损失还应考虑动能变化的因素固h_局≠△h。2)在管径突变增大的管路中所产生的局部能量损失h_局将(1-11)代入(1-10)当D＞＞d时v₂=0则△h=0当D=0时v₁=v₂则h_局=0△h=03)根据连续性方程由此可见对于管径突变增大的管路选取不同的直径比d／D测压管的读数差△h是不同的。由2)中分析可知当D＞＞d和D=d时△h均为零这表明随着d／D的变化必有一数值可使△h为最大将Ah对(d／D)求导并令之等于零 式中“-”号表示Ⅱ一Ⅱ截面的压力p₂比Ⅰ—Ⅰ截面的压力p₁高这是流速v₁＞v₂ 所造成的结果。
1)取管径突变增大前后的两截面列出伯努利方程：h1=h2=0取α1=α2=1则测压管读数差△h反映了所测两个截面之间的压力差,而局部能量损失还应考虑动能变化的因素,固h局≠△h。2)在管径突变增大的管路中所产生的局部能量损失h局将(1-11)代入(1-10)当D＞＞d时v2=0则△h=0当D=0时v1=v2则h局=0,△h=03)根据连续性方程由此可见,对于管径突变增大的管路,选取不同的直径比d／D,测压管的读数差△h是不同的。由2)中分析可知,当D＞＞d和D=d时,△h均为零,这表明随着d／D的变化,必有一数值可使△h为最大,将Ah对(d／D)求导,并令之等于零式中“-”号表示Ⅱ一Ⅱ截面的压力p2比Ⅰ—Ⅰ截面的压力p1高,这是流速v1＞v2所造成的结果。
