如图甲所示 额定功率为3.6W的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中 电源电压恒定 当滑片

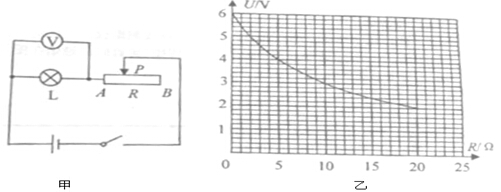

如图甲所示，额定功率为3.6W的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑到A端时小灯泡恰好正常发光，滑片P从A端向B端滑动的过程中，小灯泡电路的电压与变阻器的电阻R的关系如乙图所示，
求：（1）电源电压；（2）小灯泡电阻；（3）当滑片滑到B端时小灯泡消耗的实际功率
参考解答
456***111
2025-01-15 21:37:29
参考答案：
当滑片在A端时，变阻器接入电路中的电阻R=0，由乙图可知此时灯泡电压为6V，因为此时小灯泡正常发光，故电源电压U总=UL额=6V；RL= U2L额/PL额=（6V）2÷3.6W=10Ω；滑片滑到B端时，变阻器的最大阻值和灯泡串联，由乙图可知，此时灯泡电压UL=2V，变阻器的最大阻值R=20Ω，故变阻器的电压U变=U总－UL=6V－2V=4V,灯泡的实际电流IL=I变=U变/R=4V/20Ω=0.2A，故灯泡的实际功率P=ULIL=2V×0.2A=0.4W
