同学们在“探究小灯泡的亮度与功率的关系”实验中 所用电源电压为6 V 灯泡的额定电压U0=3.8 V
同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0=3.8 V，额定功率在1~1.5 W的范围内。

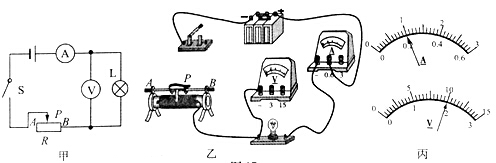

（1）按图17甲所示的电路图，请你用笔画线代替导线将图17乙的电路补充完整。
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将_______（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变_________（选填“亮”或“暗”）。
（3）另一组的小张同学在实验过程中发现电流表、电压表示数如图17丙所示，此时电流表的示数是______A，电压表的示数是______V；经分析造成这种现象的原因是________________________________。
（4）小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据先算出灯泡的电阻RL，再根据P0=计算灯泡的额定功率。按此方法算出灯的额定功率比真实值偏__________（选填“大”或“小”），原因是_______________________________。
参考解答
456***112
2025-01-19 13:20:06
正确答案：
（1）作图（图1 7） （2） 变大 亮
（3） 0.2 10 电压表选错量程
（4） 大 算出的灯泡电阻比正常发光时偏小（或灯丝电阻随温度升高会增大）
