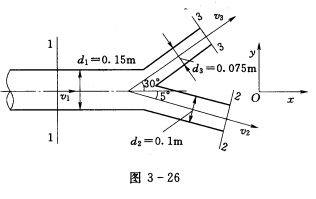

主管水流经过一非对称分岔管 由两短支管射出 管路布置如图3—26所示。出流速度v2 v3为10m／s

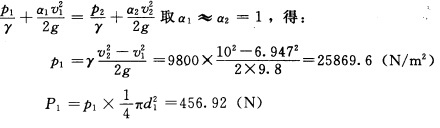

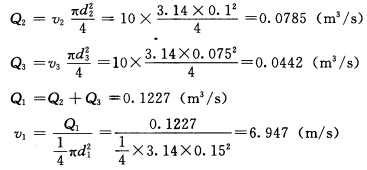

正确答案：(1) 由1—1断面和2—2断面能量方程得：由x方向动量方程： P₁一R_x=ρQ₂v₂cos5°+ρQ₃v₃cos30°一ρQ₁v₁ R_x=P₁一ρ(Q₂v₂cos5°+Q₃v₃cos30°一Q₁v₁)=144．52(N)由y方向动量方程： R_y=ρQ₃v₃sin30°一ρQ₂v₂sin5°=152．58(N)液体对管体的作用力F_x、F_y的方向与R_x、R_y相反大小相等。 (2)设管径为10cm支管与主管轴线成α角能使作用力的方向沿主管轴线此时R_y=0由y方向动量方程得：
由1—1断面和2—2断面能量方程得：由x方向动量方程：P1一Rx=ρQ2v2cos5°+ρQ3v3cos30°一ρQ1v1Rx=P1一ρ(Q2v2cos5°+Q3v3cos30°一Q1v1)=144．52(N)由y方向动量方程：Ry=ρQ3v3sin30°一ρQ2v2sin5°=152．58(N)液体对管体的作用力Fx、Fy的方向与Rx、Ry相反,大小相等。(2)设管径为10cm支管与主管轴线成α角,能使作用力的方向沿主管轴线,此时Ry=0,由y方向动量方程得：
