在接收设备中 混频器的作用是什么?混频器是怎么组成的?并绘出混频前后的波形。请帮忙给出正确答案和分析

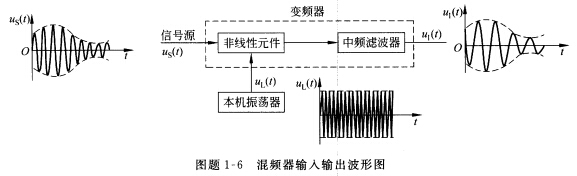

正确答案：1)混频器的作用——混频电路框图如图题1—6所示。它是将输入调幅信号us(t)与本振信号(高频等幅信号)u_L(t)同时加到混频器经频率变换后通过滤波器输出中频调幅信号u_I(t)。 2)混频器的组成 (1)非线性元件如二极管、三极管和场效应管和模拟乘法器等； (2)产生u_L(t)的振荡器。通常称为本地振荡振荡频率为ω_L。 3)混频波形图 us(f)与u_I(t)载波振幅的包络形状完全相同唯一的差别是信号载波频率fs变换成中频频率f₁u_L(t)是本地振荡器波形混频器输入输出波形图如图题1—6所示。
1)混频器的作用——混频电路框图如图题1—6所示。它是将输入调幅信号us(t)与本振信号(高频等幅信号)uL(t),同时加到混频器,经频率变换后通过滤波器,输出中频调幅信号uI(t)。2)混频器的组成(1)非线性元件,如二极管、三极管和场效应管和模拟乘法器等；(2)产生uL(t)的振荡器。通常称为本地振荡,振荡频率为ωL。3)混频波形图us(f)与uI(t)载波振幅的包络形状完全相同,唯一的差别是信号载波频率fs变换成中频频率f1,uL(t)是本地振荡器波形,混频器输入输出波形图如图题1—6所示。
