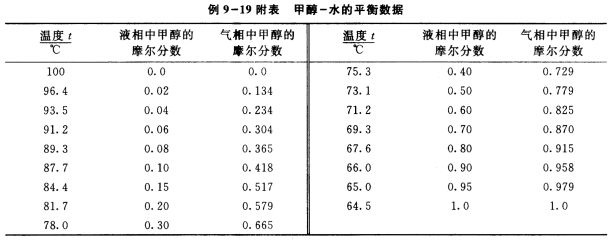

在具有一层理论板和再沸器的精馏装置上回收甲醇水溶液中的甲醇(无回流)。原料液处理量为100kmol／h，泡点进料。取样测得馏出液和釜残液的组成分别为0．65和0．1，试求： (1)原料液的组成和甲醇回收率； (2)操作线方程。 甲醇-水的平衡数据示于本题附表中。
请帮忙给出正确答案和分析，谢谢！
参考解答
433***977
2024-10-18 17:13:09
正确答案：由平衡数据在x—y坐标图上作出平衡线和对角线如本题附图所示。通过点a和点b分别作两个阶梯其交点c即为提馏塔操作线上的一个点连接bc并交ae线于点d此点的横坐标值就是原料液组成xF。由图读得xF=0．41。
再沸器相当于一层理论板，所以本题可由两个阶梯的交点c作出操作线。操作线与ae线的交点d代表进料线与操作线的交点。由于q=1，故点d的横坐标即为原料液组成。确定原料组成是本题的关键所在。
