根据图3—7所示的绕组连接图确定其连接组标号。请帮忙给出正确答案和分析 谢谢！

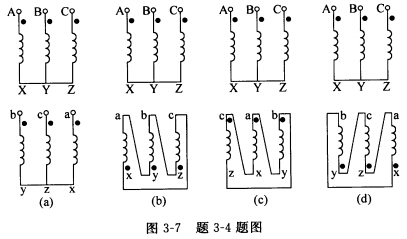

根据图3—7所示的绕组连接图确定其连接组标号。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***106
2024-12-12 10:39:41
正确答案：(1)图3—7(a)连接组标号为Yy8。(2)图3—7(b)连接组标号为Yd5。(3)图3—7(c)连接组标号为Yd3。(4)图3—7(d)连接组标号为Yd3。

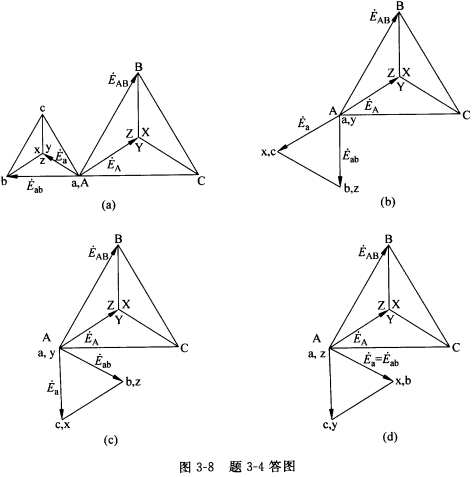

相应的相量图分别如图3—8所示。
(1)图3—7(a)连接组标号为Yy8。(2)图3—7(b)连接组标号为Yd5。(3)图3—7(c)连接组标号为Yd3。(4)图3—7(d)连接组标号为Yd3。相应的相量图分别如图3—8所示。
